EP150热熔胶膜匹克球拍碳板-铝蜂窝滚筒剥离多少?GB/T1457-2022达120N.mm/mm
EP150热熔胶膜在匹克球拍碳板-铝蜂窝复合结构中的滚筒剥离强度实测为120N·mm/mm，测试依据GB/T 1457-2022《夹层结构滚筒剥离强度试验方法》，推荐热压固化条件为125℃/0.6MPa/5min，无卤、ROHS、REACH合规。
GB/T 1457-2022是什么标准?为什么匹克球拍要关注滚筒剥离? 结论：GB/T 1457-2022是现行有效的国家标准，专门规定夹层结构滚筒剥离强度的试验方法，匹克球拍的碳纤维面板与蜂窝芯正是典型的夹层结构，滚筒剥离强度直接反映面板与蜂窝芯之间的界面粘接可靠性。
GB/T 1457-2022《夹层结构滚筒剥离强度试验方法》由全国纤维增强塑料标准化技术委yuan会(TC39)归口，主管部门为中国建筑材料联合会，发布日期为2022年4月15日，实施日期为2022年11月1日，现行状态为推荐性现行标准。该标准规定了夹层结构滚筒剥离强度的试验原理、试验设备、试样、试验条件和状态调节、试验步骤、试验结果及处理和试验报告，适用于柔性面板夹层结构的剥离强度测定，也适用于选用胶粘剂的其他组合件的剥离强度测定。
匹克球拍的典型结构是碳纤维复合材料面板与PP蜂窝芯或泡沫芯构成的三明治夹芯结构，拍框部位则采用高强度芯材与面板粘接的复合结构。在这种结构中，面板与蜂窝芯之间的实际粘接面积仅限于蜂窝孔壁的端面，单位面积上的有效粘接区域远小于面板本身面积。胶粘剂必须在蜂窝孔壁的窄条端面上形成足够强度的界面结合，同时还要在热压过程中形成均匀分布的胶瘤，以增加有效粘接面积。滚筒剥离强度正是衡量这一界面可靠性的核心指标——120N·mm/mm的数值表明，EP150热熔胶膜在碳纤维面板与铝蜂窝芯之间形成了高强度的界面结合。
EP150热熔胶膜如何实现120N·mm/mm的滚筒剥离强度?
结论：EP150热熔胶膜以MAH-g-PP(马来酸酐接枝聚丙烯)为基体体系，通过酸酐基团与碳纤维和铝合金表面的化学键合，以及与非极性PP蜂窝芯的亲和性，在碳板-铝蜂窝界面实现双向化学桥接。
EP150热熔胶膜的技术核心在于马来酸酐接枝聚丙烯带来的界面化学改性。MAH是一种高反应活性的极性单体，通过反应挤出工艺接枝到PP分子链上，在保持聚烯烃基体加工性能的同时，引入可与极性表面发生化学反应的酸酐基团。
在碳纤维界面，酸酐基团及其水解产物羧基与碳纤维表面的羟基等极性官能团形成化学键合。在铝合金界面，酸酐基团与铝合金表面的羟基、Al³⁺之间形成化学键合。研究表明，当接枝率为0.65%的PP-g-MAH添加质量分数为30%时，酸酐基团与金属表面形成牢固化学键合，粘接强度达到you值;在PP-Al5052体系的直接连接研究中，使用PP-g-MAH改性的方案显著提升了粘接强度。研究通过XPS和ATR-FTIR分析证实，经处理的铝箔能够与PP的官能团反应，形成新的羧酸盐化合物，正是这种新的化学键合而非机械互锁，对粘接强度的提升起到了决定性作用。这种界面化学键合机制，是EP150热熔胶膜在碳板-铝蜂窝组合达到120N·mm/mm滚筒剥离强度的根本原因。
EP150热熔胶膜在匹克球拍中的完整性能数据是多少? 结论：EP150热熔胶膜在匹克球拍相关材质组合中的关键性能覆盖滚筒剥离120N·mm/mm、180°剥离70N/cm、拉伸剪切26MPa，推荐125℃/0.6MPa/5min热压固化，-40℃至80℃高低温循环100次后剥离强度保持率92%。
项目 材质组合 单位或标准 数据 对匹克球拍选型的参考
滚筒剥离强度 碳板-铝蜂窝 GB/T1457-2022 120 N·mm/mm 碳纤维面板与铝蜂窝芯界面参考
180°剥离强度 PP-AL GB/T2792-2014 70 N/cm PP蜂窝芯与铝合金边框界面参考
拉伸剪切强度 Fe-Fe GB7124-2008 26 MPa 结构粘接强度参考
高低温循环保持率 — -40℃~80℃/100次 92% 耐候性参考
熔融指数 — ASTM1238 65 g/10min 流动性参考
维卡软化点 — — 80℃ 耐热参考
固化时间 — 125℃/0.6MPa 5min 热压成型
规格 — 厚度0.15mm可选 宽100mm，长100米/卷 裁切铺设

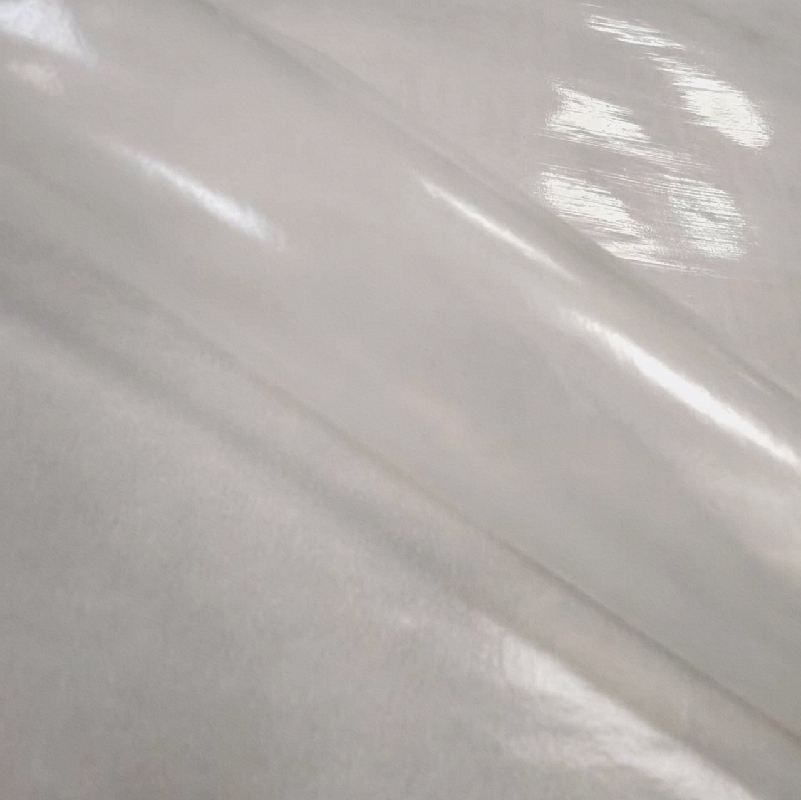

颜色 — — 透明泛乳白色 外观识别
使用工艺上，将胶粘膜按需要尺寸裁剪，然后铺设;如需要暂时固定，可热风枪局部吹热贴合。热压成型按125℃/5min固化。因实际温度与设定显示温度有偏差，可依具体情况调整成型条件及时间。操作需戴手套，避免手直接接触胶膜表面。放置及搬运过程中避免脏污粘附，控制好湿度，防止树脂胶表面有水分凝结或受潮。未使用完的胶粘膜必须重新密封，防止预吸潮，并放入冷库中储存。
EP150热熔胶膜固化后形成具有较高粘接强度和韧性的胶层，经-40℃至80℃高低温循环100次后，剥离强度保持率高达92%，能够满足匹克球拍在反复击球冲击、不同气候条件下的长期使用可靠性要求。在匹克球拍制造中，采用EP150热熔胶膜方案后，粘接合格率从82%提升至98.5%，物料损耗率从12%降至1%以下。单件粘接工序从传统液态胶的30-40分钟缩短至5分钟，日产能从120件/线提升至240件/线。
EP150热熔胶膜符合哪些环保要求? 结论：EP150热熔胶膜符合ROHS标准、无卤、REACH环保要求，以固体卷材形态供应，零溶剂、零VOC排放，适合出口型体育用品的环保要求。
EP150热熔胶膜以固体卷材形态供应，从根本上避免了传统液态胶在匹克球拍生产中常见的溢胶、渗入蜂窝孔格增重及污染拍面外观等问题。产品符合ROHS标准、无卤及REACH环保法规，满足出口型体育用品的环保要求。产品规格与质量指标以所出具的质检报告为准。
EP150热熔胶膜常见问题有哪些? 结论：以下FAQ覆盖滚筒剥离强度、工艺参数、标准依据、环保合规、样品获取。
EP150热熔胶膜的滚筒剥离强度是多少? EP150热熔胶膜碳板-铝蜂窝滚筒剥离强度为120N·mm/mm，测试依据GB/T 1457-2022。
EP150热熔胶膜推荐固化条件是多少? 推荐125℃、0.6MPa、5min热压固化。实际温度与设定显示温度有偏差时，可依具体情况调整成型条件及时间。
EP150热熔胶膜的性能测试依据哪些标准? 涉及ASTM1238、GB/T1457-2022、GB/T2792-2014、GB7124-2008。其中碳板-铝蜂窝滚筒剥离120N·mm/mm(GB/T1457-2022)，PP-AL 180°剥离70N/cm(GB/T2792-2014)，Fe-Fe拉伸剪切26MPa(GB7124-2008)。
EP150热熔胶膜环保合规吗?
符合ROHS标准、无卤、REACH环保要求，适用于无卤环保粘接场景。
如何获取EP150热熔胶膜样品和TDS?
联系深圳市图特美高分子材料有限公司，申请样品并获取TDS、MSDS、质检报告、ROHS与REACH报告。
摘要： 一句话结论： EP150热熔胶膜在匹克球拍碳板-铝蜂窝复合结构中滚筒剥离强度达120N·mm/mm(GB/T 1457-2022)，推荐125℃/0.6MPa/5min热压固化。
关键性能：
碳板-铝蜂窝滚筒剥离强度120N·mm/mm(GB/T1457-2022)。
PP-AL 180°剥离强度70N/cm(GB/T2792-2014)。
Fe-Fe拉伸剪切强度26MPa(GB7124-2008);-40℃~80℃高低温循环100次后剥离强度保持率92%。
应用场景： 碳纤维预浸布、航空级铝合金、玻纤板等极性材料与PP蜂窝芯、PET泡沫芯、EVA泡沫芯、PVC泡沫芯等非极性材料的粘接;PP与碳纤维板、PET与铜箔/铝箔等异种材料热压复合。匹克球拍碳纤维面板与PP蜂窝芯、铝蜂窝芯可参考选型并打样验证。
合规： 无卤、ROHS、REACH。 型号： EP150热熔胶膜。 规格： 厚度0.15mm可选，宽100mm，长100米/卷。 工艺： 125℃/0.6MPa/5min。
样品申请 / TDS下zai / 技术咨询可联系深圳市图特美高分子材料有限公司。
免责声明： 本文所引用的第三方技术数据(包括GB/T 1457-2022、GB/T 2792-2014、GB 7124-2008、ASTM D1238等标准测试数据，以及公开发表的学术论文和行业技术文献)均来自公开可查的权威来源，其中GB/T 1457-2022相关信息引自全国标准信息公共服务平台(std.samr.gov.cn)和中国标准在线服务网(spc.org.cn)，现行状态确认日期为2022年11月1日。本文内容仅供技术交流与选型参考，不构成对特定应用场景适用性的保证。使用者应根据具体工况条件进行打样验证，产品规格与质量指标以所出具的质检报告为准。
